Hier erhalten Sie einen Überblick zu all unseren Maschinen – von CNC-Fräsmaschinen bis hin zu Drahterodiermaschinen.

CNC-Fräsmaschinen

Verfügbarkeit der CNC-Fräsmaschinen

MAZAK VARIAXIS J-600/5X x2 // SPINNER // U630 ROBOBOX x1 // SPINNER U620 x3 // SPINNER VC750 x3 // SPINNER U1520 x1 // SPINNER VC1150 x1

MAZAK VARIAXIS J-600/5X

Mazak Variaxis J-600/5X

Präzisionsbearbeitungszentrum für die Mehrseitenbearbeitung mit 5-Achsen-Simultansteuerung.

Kapazität

 Max. Durchmesser mm 730
  Max. Werkstückhöhe mm 450
  X-Achsen Hub mm 850
  Y-Achsen Hub mm 550
  Z-Achsen Hub mm 510
  Schwenkbereich C-Achse   +/-360° kontinuierl.

Hauptspindel

 Max. Drehzahl min-¹ 12,000

Vorschubwerte

 Eilgang (X/Y/Z)   30000

Automatischer Werkzeugwechsler

 Anzahl Werkzeugplätze   18
  Werkzeugspeicher (Option)   30
  Werkzeugaufnahme   Steilkegel



SPINNER U630 ROBOBOX

SPINNER U630 Robobox

5-Achsen-Modell mit großem Dreh-Kipptisch integriert im Maschinenbett.

Modernste Steuerungen Siemens 840D-SolutionLine

Allgemein

 Verfahrweg X mm 630
Verfahrweg Y mm 520
Verfahrweg Z mm 450
Fester Starrtisch -
2-Achsen Tisch D=650
Rundtisch -

Spindel

 Spindel Drehzahl Upm 15.000
Leistung (S6 40%/S1) kW 25
Drehmoment (S6 40%/S1) Nm 100
Spindelaufnahme Typ SK40

Sonstiges

 Anzahl der Werkzeuge Stk. 122
Masse kg 6.900
Abmessungen (LxBxH) m 2.600x2.350x2.750
Automatisationsspeicher
(Robobox)		 Stk. 1.000



SPINNER U620

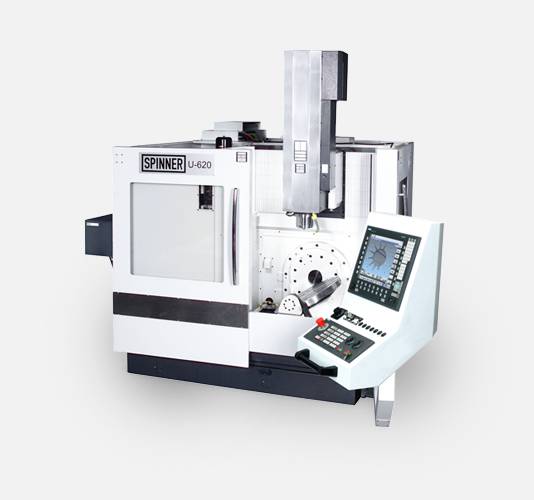

SPINNER U620

MICROTURN-LTB als Dreh-Fräs-Zentrum ist die Kombination einer Ultrapräzisions Feindrehmaschine mit einem 5-Achsen Bearbeitungszentrum in einer einzigartigen Konstruktion um Werkstücke auf höchstem Niveau in nur einer Aufspannung zu fertigen.
Die auf einer X/Z Achse verfahrende hochräzisions Motor-Spindeln ist das Herz der Wiederholgenauigkeit um höchste Genauigkeiten zu erzielen.
Zwischen den beiden Spindeln befinden sich drei verschiedene Werkzeugträger:

  • Der Linearwerkzeugträger zur Aufnahme fester Präzisionsdrehwerkzeuge zum feinstdrehen
  • Der Revolver mit Y-Achse unten im Arbeitsraum für universellere Zerspanungen
  • Die Frässpindel mit Y- und B-Achse oben im Arbeitsraum für Dreh/Fräsanwendungen mit bis zu 72 Werkzeugen

Alle linearen und rotatorischen Achsen verfügen über direkte Meßsysteme. Die MICROTURN ist ein einzigartiges Konzept am Markt in Genauigkeit und Komplexität.

Allgemein

 Verfahrweg X mm 620
Verfahrweg Y mm 520
Verfahrweg Z mm 450
Fester Starrtisch -
2-Achsen Tisch D=650
Rundtisch -

Spindel

 Spindel Drehzahl Upm 12.000
Leistung (S6 40%/S1) kW 15
Drehmoment (S6 40%/S1) Nm 100/63
Spindelaufnahme Typ SK40

Sonstiges

 Anzahl der Werkzeuge 32
Masse kg 6.900
Abmessungen (LxBxH) m 2.600x2.350x2.750



SPINNER VC750

SPINNER VC750

Allgemein

 Verfahrweg X mm 760
  Verfahrweg Y mm 460
  Verfahrweg Z mm 460
  Eilgang X/Y/Z   36
  Tischgröße   900x410
  Max. Werkstückgewicht kg 350


Spindel

 Spindel Drehzahl Upm 12.000
  Leistung kW 7,5 - 14
  Drehmoment (S6 40%/S1) Nm 47 - 89
  Spindelaufnahme   SK40

Sonstiges

 Anzahl der Werkzeuge   24/32
  Masse kg 3.200
  Abmessungen (LxB) m 1,9 x 2,5
SPINNER U1520

SPINNER U1520

5-Achsen-Modell mit großem Dreh-Kipptisch integriert im Maschinenbett

Modernste Steuerungen Siemens 840D-SolutionLine und großem X-Verfahrwege von 1520 mm.

Allgemein

 Verfahrweg X mm 1520
Verfahrweg Y mm 520
Verfahrweg Z mm 460
Fester Starrtisch 920 x 540
2-Achsen Tisch D=650

Spindel

 Spindel Drehzahl Upm 12.000
Leistung (S6 40%/S1) kW 15
Drehmoment (S6 40%/S1) Nm 100
Spindelaufnahme SK40

Sonstiges

 Anzahl der Werkzeuge 32
Masse kg 9800
Abmessungen (LxB) m 3.5 x 2.35 x 2.75



SPINNER VC1150

SPINNER VC1150

Modernste Steuerungen Siemens 840D-SolutionLine und großem X-Verfahrwege von 1150 mm.

Allgemein

 Verfahrweg X mm 1150
Verfahrweg Y mm 620
Verfahrweg Z mm 600
Fester Starrtisch 1400 x 620
2-Achsen Tisch D=250

Spindel

 Spindel Drehzahl Upm 10.000
Leistung (S6 40%/S1) kW 19
Drehmoment (S6 40%/S1) Nm 120
Spindelaufnahme SK40

Sonstiges

 Anzahl der Werkzeuge 32
Masse kg 8300
Abmessungen (LxB) m 2.65 x 2.27 x 2.70

CNC-Drehmaschinen

Verfügbarkeit der CNC-Drehmaschinen

TTS300-65 DUPLEX x2 // SPINNER PD-32 x2 // SPINNER TC400-42 x2 // SPINNER TC600-65-SMCY x1 // TTC300-52 SMMC-Y x1 // SPINNER TC600-65-MC x1

TTS300-65 DUPLEX

TTS300-65 DUPLEX

Allgemein

 Max. Schwingdurchmesser mm ~400
Max. Drehdurchmesser mm ~200
Max. Drehlänge mm ~400
Verfahrweg X1/X2/Z mm 180/110/450
Verfahrweg Y m/min +40/-40
Max. Eilgang X1/X2/Y/Z mm 15/15/15/24

Drehspindel 1

 Max. Drehzahl U/min 5.000
Futtergröße mm 210
Spindeldurchlass mm 65

Drehspindel 2

 Max. Drehzahl U/min 7.000
Futtergröße mm 130

Revolver

 Anzahl Werkzeuge 12+12/16+12; 12+12 (BMT45)
Werkzeugaufnahme BMT45
Max. Drehzahl U/min 6.000

Sonstiges

 Abmessungen mm 2500x1900x2165



SPINNER PD-32

SPINNER PD-32

Kompakte Micro-Drehmaschine für kleine Präzisionsteile

Allgemein

 Abmessungen (L x B x H) mm 2700 x 1750 x 1750
Masse kg ca. 2.100

Werkstück-dimensionen

 Werkstückdurchmesser mm 1-120
Werkstücklänge mm 1-100

Arbeitsbereich

 X-Achse mm 400
Z-Achse mm 400
Führungsystem Hochgenaue Gleitführungen

Spindel

 Spindel Type 1 1/min / KW / Nm 5.000 / 7,7 / 43
Spindel Type 2 1/min / KW / Nm 8.000/ 7,7 / 28
Werkstückspannzylinder Pneumatische Ausführung
max. Stangendurchlass mm 32
SPINNER TC400-42

SPINNER TC400-42

Alle CNC-Drehmaschinen sind mit angetriebenen Werkzeugen ausgestattet. Mit Unterstützung von C-Achse ermöglichen diese die aufwändigen Fräsarbeiten Stirnseite und bedingt auch auf Mantelflächen durchzuführen.

Allgemein

 Max. Schwingdurchmesser mm 400
  Max. Drehdurchmesser mm 280
  Max. Drehlänge mm 500
  Fahrweg mm x 200 y 515
  Eilgang X/Y/Z m/min 15 / 24

Spindel

 Max. Drehzahl Upm 5000
  Futtergröße mm 210
  Spindelleistung kw 15
  Drehmoment (100%/40%) Nm 6/7,8

Sonstiges

 Anzahl der Werkzeuge   12
  Masse kg 3.200



Spinner TC600-65-SMCY

Spinner TC600-65-SMCY

Alle CNC-Drehmaschinen sind mit angetriebenen Werkzeugen ausgestattet. Mit Unterstützung von C-Achse ermöglichen diese die aufwändigen Fräsarbeiten Stirnseite und bedingt auch auf Mantelflächen durchzuführen.

Allgemein

 Max. Schwingdurchmesser mm 600
Max. Drehdurchmesser mm 400
Max. Drehlänge mm 650
Fahrweg X/Y/Z mm x 275/Y +50/-40/Z 700
Eilgang X/Z m/min 15/24

Spindel 1

 Max. Drehzahl Upm 4000/5000
Futtergröße mm 250
Spindelleistung (100%/40%) kw 21/27
Drehmoment 1 (100%/40%) Nm 267/348
Drehmoment 2 (100%/40%) Nm -

Spindel 2

 Max. Drehzahl Ump 6000
Futtergröße mm 165
Spindelleistung (100%/40%) kw 10/12
Drehmoment (100%/40%) Nm 64/76

Reitstock

 Konusaufnahme MK 4
Pinolendurchmesser mm NC-Body
Reitstockhub mm 570

Revolver

 Anzahl der Werkzeuge 12/16
Werkzeugaufnahme BTM 45
Rotierende Werkzeuge 16

Sonstiges

 Masse kg 5600 - 5800
Abmessung (LxBxH) m 2,5x1,6x2,0
TTC300-52 SMMC-Y

TTC300-52 SMMC-Y

Allgemein

 Max. Schwingdurchmesser mm ~400
Max. Drehdurchmesser mm ~200
Max. Drehlänge mm ~400
Verfahrweg X1/X2/Z mm 180/110/450
Verfahrweg Y m/min +40/-40
Max. Eilgang X1/X2/Y/Z mm 15/15/15/24

Drehspindel 1

 Max. Drehzahl U/min 5.000
Futtergröße mm 210
Spindeldurchlass mm 52

Drehspindel 2

 Max. Drehzahl U/min 7.000
Futtergröße mm 130

Revolver

 Anzahl Werkzeuge 12+12; 12+12 (BMT45)
Werkzeugaufnahme BMT45
Max. Drehzahl U/min 6.000

Sonstiges

 Abmessungen mm 2500x1900x2165



Spinner TC600-65-MC

Spinner TC600-65-MC

Alle CNC-Drehmaschinen sind mit angetriebenen Werkzeugen ausgestattet. Mit Unterstützung von C-Achse ermöglichen diese die aufwändigen Fräsarbeiten Stirnseite und bedingt auch auf Mantelflächen durchzuführen.

Allgemein

 Max. Schwingdurchmesser mm 600
Max. Drehdurchmesser mm 400
Max. Drehlänge mm 650
Fahrweg X/Z mm x 275/Z 700
Eilgang X/Z m/min 15/24

Spindel 1

 Max. Drehzahl Upm 4000/5000
Futtergröße mm 250
Spindelleistung (100%/40%) kw 21/27
Drehmoment 1 (100%/40%) Nm 267/348
Drehmoment 2 (100%/40%) Nm -

Reitstock

 Konusaufnahme MK 4
Pinolendurchmesser mm NC-Body
Reitstockhub mm 570

Revolver

 Anzahl der Werkzeuge 16
Werkzeugaufnahme VDI 30
Rotierende Werkzeuge 16

Sonstiges

 Masse kg 5600 - 5800
Abmessung (LxBxH) m 2,5x1,6x2,0

Drahterodiermaschinen

Verfügbarkeit der Drahterodiermaschine

SODICK SL 600-Q x3

SODICK SL 600-Q

SODICK SL 600-Q

Unterstützung der Programmierung mit Esprit CAD CAM.

Allgemein

 X-/Y-/Z-Achsen Verfahrwege (mm): 600 x 400 x 350
U-/V-Achsen-Verfahrwege (mm): 120 x 120
Innenabmessungen Arbeitsbehälter (B x T x H, mm): 1050 x 850
Max. Werkstückgewicht (kg): 1000
Abstand Boden – Tisch (mm): 995
Maschinenabmessungen (B x T x H, mm): 2635 x 2865 x 2300
Platzbedarf (mm): 3565 x 4215
Maschinengewicht (kg): 4500
Konikwinkel: ±25°(100 mm)
Drahtdurchmesser (mm): Ø 0.10~ Ø 0.30
Drahtzugspannung (N): 3~23
Max. Drahtgeschwindigkeit (mm/sek): 420



CNC-Messmaschinen

Verfügbarkeit der CNC-Drehmaschinen

MITUTOYO – CRYSTA APEX V9106 x1 // MITUTOYO – CRYSTA APEX S544 x1 // MITUTOYO – CRYSTA APEX S9106 x1  // KEYENCE XM-1000 x1 // KEYENCE x1 // MAHR HÖHENMESSGERÄT 817 CLM-2D 600 MM x1

Mitutoyo - Crysta-Apex V9106

Mitutoyo Crysta-Apex V9106

Die Programmierung der Mitutoyo-Messmaschinen erfolgt in unserem Haus durch das speziell dafür ausgebildete Personal.

Allgemein

 Längenmessabweichung E0, MPE ISO 10360-2: 2009 [µm], (L in mm) Umgebungstemperatur 1 (1,9 + 3L/1000) µm
  Längenmessabweichung E0, MPE E ISO 10360-2: 2009 [µm], (L in mm) Umgebungstemperatur 2 (1,9 + 4L/1000) µm
  Antastabweichung PFTU, MPE ISO 10360-5: 2010 [µm] 1,9 µm
  Scanningantastabweichung MPETHP [µm] ISO 10360-4:2002 2,3 µm (60 s) / 2,0 µm (60 s)

Messbereich

 X-Achse 905 mm
  Y-Achse 1005 mm
  Z-Achse 805 mm
  Ziffernschrittwert 0,0001 mm (0,1 µm)
  Führung Luftlager an allen Achsen
MITUTOYO - Crysta Apex S544

MITUTOYO - Crysta Apex S544

Die Programmierung der Mitutoyo-Messmaschinen erfolgt in unserem Haus durch das speziell dafür ausgebildete Personal.

Allgemein

 Längenmessabweichung E0, MPE ISO 10360-2: 2009 [µm], (L in mm) Umgebungstemperatur 1 (1,9 + 3L/1000) µm
  Längenmessabweichung E0, MPE E ISO 10360-2: 2009 [µm], (L in mm) Umgebungstemperatur 2 (1,9 + 4L/1000) µm
  Antastabweichung PFTU, MPE ISO 10360-5: 2010 [µm] 1,9 µm
  Scanningantastabweichung MPETHP [µm] ISO 10360-4:2002 2,3 µm (50 s) /--

Messbereich

 X-Achse 505 mm
  Y-Achse 405 mm
  Z-Achse 405 mm
  Ziffernschrittwert 0,0001 mm (0,1 µm)
  Führung Luftlager an allen Achsen



MITUTOYO - Crysta Apex S9106

MITUTOYO - Crysta Apex S9106

Die Programmierung der Mitutoyo-Messmaschinen erfolgt in unserem Haus durch das speziell dafür ausgebildete Personal.

Allgemein

 Längenmessabweichung E0, MPE ISO 10360-2: 2009 [µm], (L in mm) Umgebungstemperatur 1 (1,9 + 3L/1000) µm
  Längenmessabweichung E0, MPE E ISO 10360-2: 2009 [µm], (L in mm) Umgebungstemperatur 2 (1,9 + 4L/1000) µm
  Antastabweichung PFTU, MPE ISO 10360-5: 2010 [µm] 1,9 µm
  Scanningantastabweichung MPETHP [µm] ISO 10360-4:2002 2,3 µm (60 s) / 2,0 µm (60 s)

Messbereich

 X-Achse 905 mm
  Y-Achse 1005 mm
  Z-Achse 805 mm
  Ziffernschrittwert 0,0001 mm (0,1 µm)
  Führung Luftlager an allen Achsen
Keyence LM-1000

KEYENCE LM-1000

Allgemein

 Modell LM1000
Typ Kopf
Max. Gewichtsbelastung kg 7
Bildsensor mm S/W-CMOS, 1", 20 Megapixel

Bildfeld

 Messmodus mit breitem Feld mm 225x215
Hochpräziser Messmodus mm 206x106

Anzeigeauflösung

 µm 0,1

Messgenauigkeit

 Messmodus mit breitem Bildfeld (Wiederholgenauigkeit) µm ±0,5
Hochpräziser Messmodus (Wiederholgenauigkeit) µm ±0,1
Messmodus mit breitem Bildfeld (Messgenauigkeit) µm ±2,0

Hochpräziser Messmodus (Messgenauigkeit) µm ±0,7
Keyence XM-1000

Keyence XM-1000

Allgemein

 Modell XM-T1000
  Typ Messeinheit (2 Messtaster)
  Max. Gewichtsbelastung 25 kg
  Anzahl der Messtaster 2

Messbereich

   300 x 250 x 150 mm

Kleinste
Anzeigeeinheit

 Abstand 1 µm
  Winkel 0,0001 Grad

Messgenauigkeit

 Wiederholgenauigkeit Messtisch verriegelt: +/-3 µm
  Messabweichung Messtisch verriegelt: +/-8 µm



Mahr Höhenmessgerät 817 CLM-2D 600 mm

Mahr Höhenmessgerät 817 CLM-2D 600 mm

Allgemein

 Ziffernschrittwert 0.01 mm, 0.005 mm, 0.001 mm, 0.0005 mm, 0.0001 mm
  Fehlergrenze (1,8 + L/600) L in mm
  Wiederholpräzision Bohrung 1 µm
  Wiederholpräzision Ebene 0.5 µm
  Rechtwinkligkeitsabweichung in µm 6 µm
  Messkraft (N) 1,0 +/-0,2 N
  Produktgewicht 30 kg

Messbereich

   0 - 600 mm
